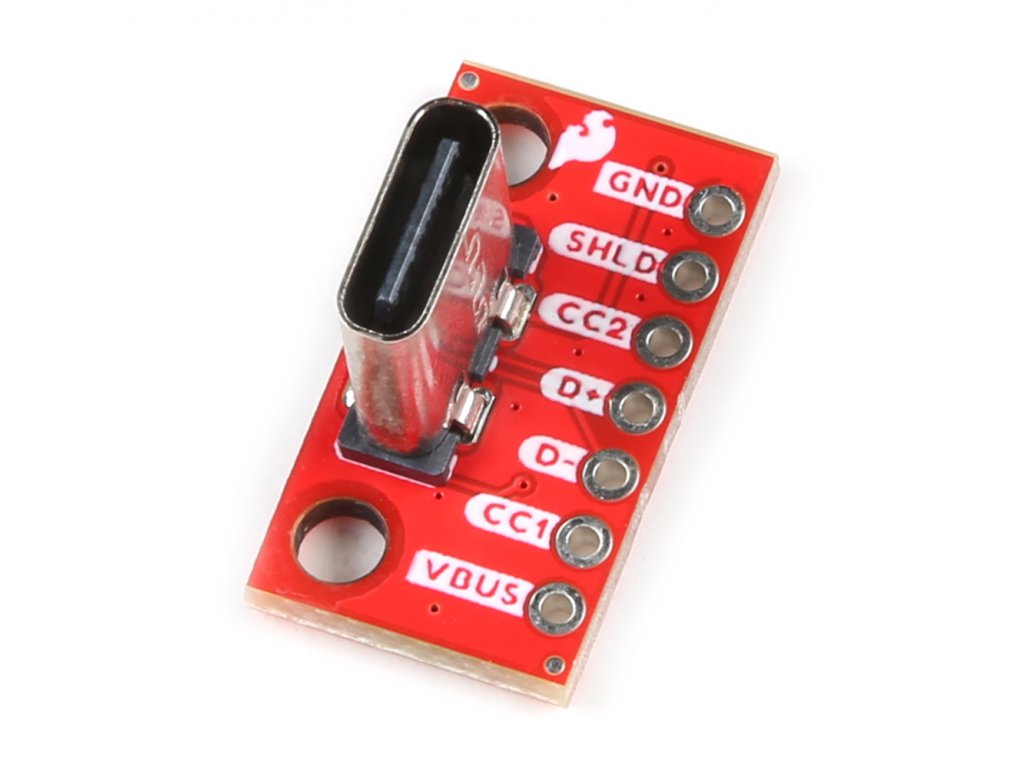

SparkFun USB-C Breakout - Vertical

SparkFun USB-C Breakout - Vertical

S týmto prelomením USB-C budete môcť do svojich projektov začleniť vertikálny konektor USB-C bez toho, aby ste museli spájkovať každú malú podložku SMD. Vertikálna orientácia konektora USB-C tiež uľahčuje montáž na panel v projektoch.

SparkFun USB-C Breakout dodáva až trojnásobok energie ako naše predchádzajúce USB breakouty (t.j. Type-A, micro-B a mini-B). Tiež rieši všeobecne frustrujúcu dilemu správneho zapojenia USB kábla, pretože je to reverzibilné! Doska rozdeľuje kolíky VBUS, GND, CC1, CC2, D+, D- a SHLD konektora USB-C do 0,1" roztečovej hlavičky, pričom poskytuje až nominálny výkon 1,5 A a až 3 A v závislosti od upstream zariadenia. .

Poznámka: Tento diel nemožno použiť ako priamu náhradu za USB-C Breakout; obsahuje ďalší kolík, takže rozloženie kolíkov sa nezhoduje.

Dokumentácia:

• Schematic
• Eagle Files
• Board Dimensions
• Technical Specifications
• Datasheet
• Github Hardware Repo
