SparkFun Weather Shield

SparkFun Weather Shield

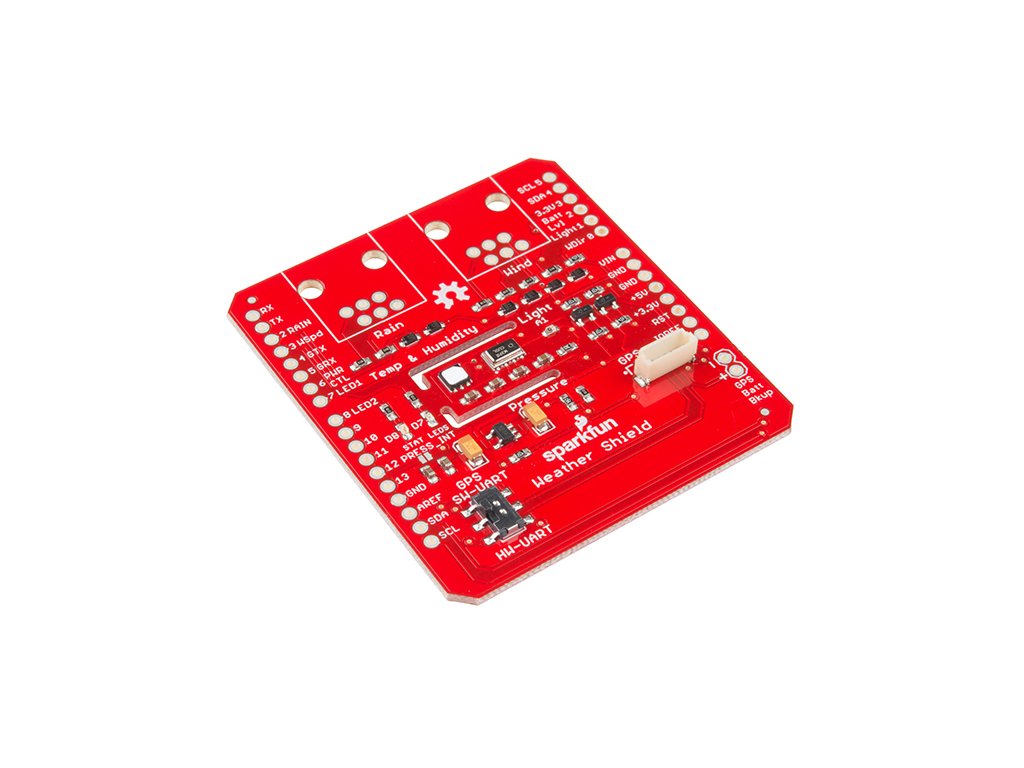

SparkFun Weather Shield je ľahko použiteľný štít Arduino, ktorý vám poskytuje prístup k barometrickému tlaku, relatívnej vlhkosti, svietivosti a teplote. Na tomto štíte sú tiež pripojenia k voliteľným senzorom, ako je rýchlosť, smer vetra, zrážkomer a GPS pre lokalizáciu a super presné načasovanie.

Weather Shield využíva snímač vlhkosti/teploty Si7021, snímač barometrického tlaku MPL3115A2 a svetelný snímač ALS-PT19. Štít sa spolieha na knižnice Arduino Si7021 a MPL3115A2.

Každý štít je dodávaný s dvoma nevyplnenými priestormi pre konektor RJ11 (pre voliteľné pripojenie dažďových a veterných senzorov) a 6-pinový konektor GPS (pre voliteľné pripojenie modulu GPS GP-735). Nakoniec, každý Weather Shield môže pracovať od 3,3 V do 16 V a má vstavané regulátory napätia a prevodníky signálu.

Poznámka: Weather Shield sa dodáva ako samostatná tabuľa. Hlavičky, konektory a ďalšie senzory bude potrebné zakúpiť samostatne; pozrite si zoznam želaní nižšie alebo odporúčané produkty na tejto stránke.

Poznámka: Tento štít bol navrhnutý pre 5V dosky, ako sú SparkFun RedBoard a Arduino Uno. Bez úprav nebude fungovať s 3,3V doskami (ako napríklad Arduino Yun).

Na tomto odkaze môžete začať svoj projekt

Dokumentácia:

• Schematic
• Eagle Files
• Hookup Guide
• Datasheets
  • Si7021
  • MPL3115A2
  • ALS-PT19
• GitHub
