TOF (čas letu) snímač laserového dosahu, podpora komunikácie UART / I2C /IO, vzdialenosť merania 50m
TOF (čas letu) snímač laserového dosahu, podpora komunikácie UART / I2C / IO, možnosti pre merací rozsah 25 m / 50 m
Laserový snímač rozsahu TOF
dlhý dosah | krátka slepá zóna | stabilný/presný/citlivý | vnútorné/vonkajšie
Prehľad produktov
Jedná sa o laserový snímač vzdialenosti (čas letu) založený na TOF so zabudovaným MCU a algoritmom merania, ktorý je schopný ponúknuť merací rozsah až 25 m / 50 m a presnosť ± 3 cm. Podporuje komunikačnú zbernicu UART alebo I2C, vyznačuje sa dlhšou meracou vzdialenosťou a vyššou schopnosťou tolerancie svetelného rušenia vďaka ultra úzkemu FOV, vhodnému pre vnútorné aj vonkajšie podmienky. A jeho tolerancia okolitého svetla je až 100K LUX.
Tento senzor môže byť široko používaný v aplikáciách, ako je bežné meranie vzdialenosti, vyhýbanie sa prekážkam robota / plánovanie trasy, ako aj nastavenie výšky dronu / detekcia stropu a ďalšie...
Možnosti verzie
TOF Laser Range Sensor (C)
25m merací rozsah
TOF Laser Range Sensor (D)
Merací rozsah 50m
Špecifikácie
| Model | TOF laserový snímač rozsahu (C) | TOF laserový snímač rozsahu (D) |
|---|---|---|
| Typický rozsah merania | 0,05 ~ 25,0 m | 0,05 m ~ 50,0 m |
| Typická presnosť merania | 0,05 ~ 25 m ± 3 cm | 0,05 m ~ 50 m ± 3 cm |
| Vlnová dĺžka | 905 nm | |
| Zorné pole (FOV) | 1 ° až 2 ° | |
| Komunikačné rozhranie | Predvolené: UART (úroveň signálu TTL 3,3 V) | |
| I2C (podpora kaskádovania, adresa slave je 0x08 + ID modulu) | ||
| doplnkový výstup úrovne I/O (parameter vzdialenosti nie je v tomto režime dostupný) | ||
| Baudrate | UART: 4,8 Kbps ~ 3000 Kbps (predvolene 921,6 Kbps) | |
| I2C: až 400 Kbps | ||
| Napájanie | 4,3 ~ 5,2 V | |
| Spotreba energie | 250mW (aktívny výstup UART, napájanie 5,0V, prúd 50mA) | |
| Hmotnosť | 7,7 g | |
| Prevádzková teplota | -10 °C ~ 60 °C | |
| Rozmery | 22,7 mm × 28 mm × 13,6 mm (D × Š × V) | |
Nákladovo efektívne riešenie
dlhý dosah, nízke náklady, rozsahový modul,
vysoká stabilita, vysoká presnosť, vysoká citlivosť

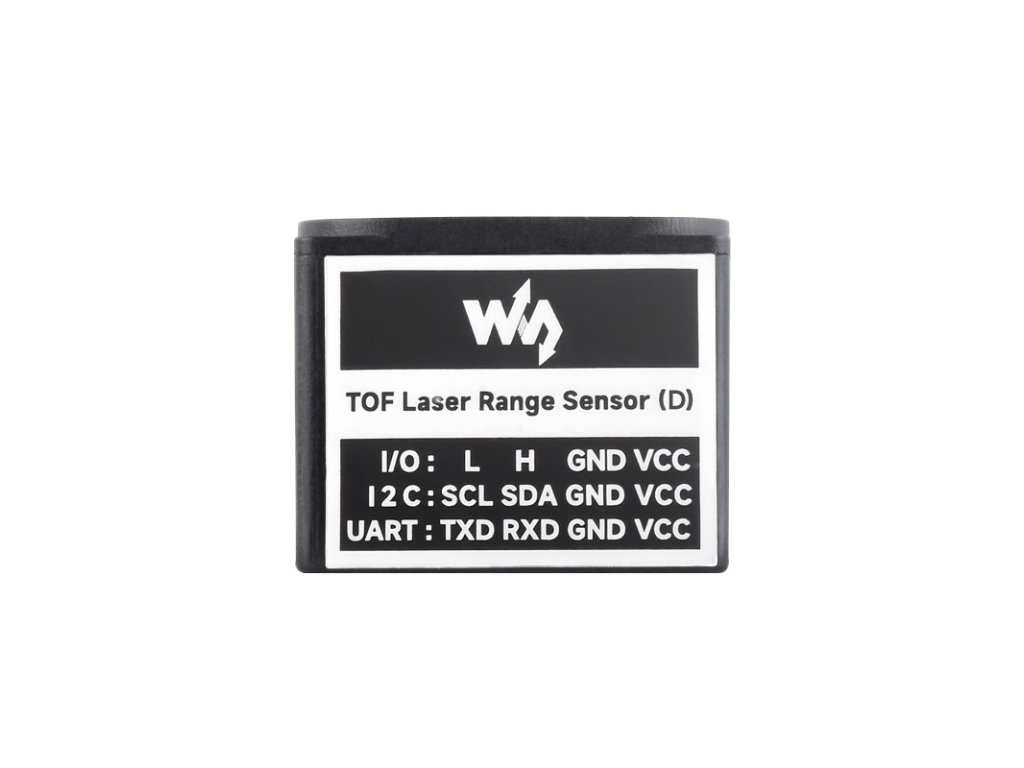

Podpora komunikácie UART / I2C / IO
Režim UART: podporuje aktívny výstup dotazu
I2C režim: až 8x kaskádový
režim I/O: nie je možné zadať parameter vzdialenosti
aplikácie
Hydraulická detekcia stohovania
Hardvérové pripojenie
pripojenie k Raspberry Pi (cez I2C)
pripojenie k Raspberry Pi (cez UART)
pripojenie k Raspberry Pi (cez I/O piny)
Obrysové rozmery
Obsah balenia
TOF laserový snímač rozsahu (D)
- Laserový snímač rozsahu TOF (D) x1
- GH1,25 4PIN kábel x1
- GH1.25 4PIN kalmarový kábel x1
