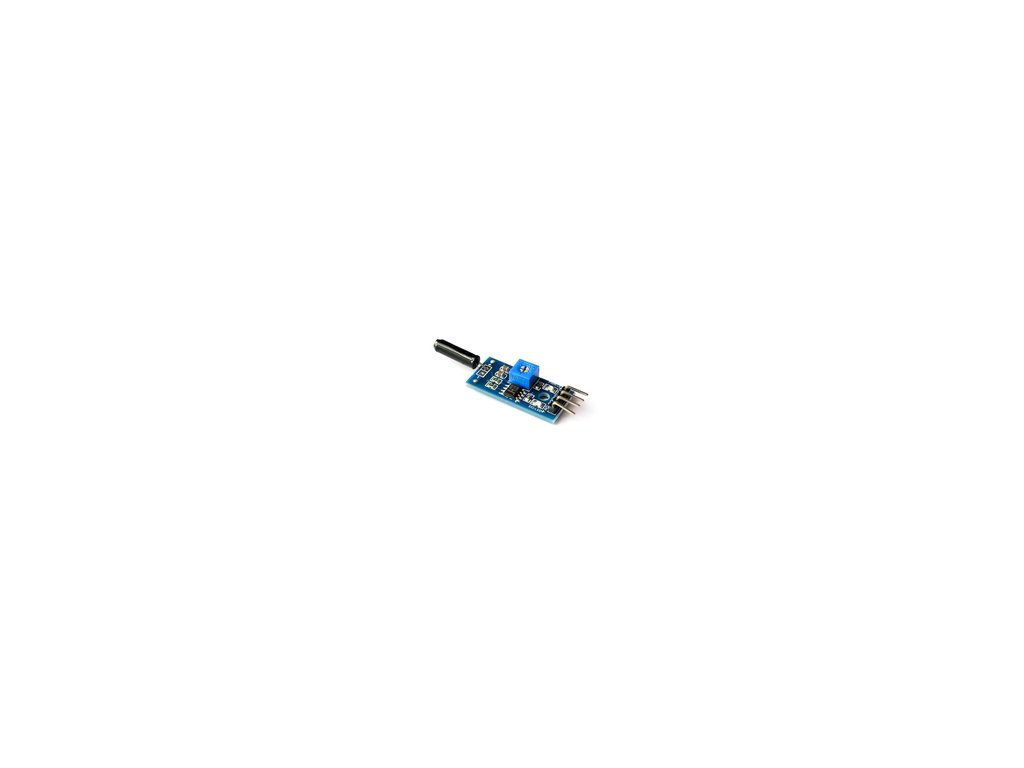

Vibračný senzor SW1801P

Vysoko citlivý vibračný senzor SW1801PPoužitie:Používa sa na rôzne funkcie spúšťania vibrácií, alarm krádeže, inteligentné auto, elektronické stavebné bloky atď.Upozorňujeme, že spúšťací čas tohto modulu je veľmi krátky, keď zaznamená malé vibrácie, a nestačí na pohon relé. Údaje niektorých ľudí ukazujú, že je možné ich priamo pripojiť k reléovému modulu. Skutočný efekt aplikácie nie je dobrý. Tento obchod nechce uviesť spotrebiteľov do omylu.Vlastnosti modulu:1. Osvojte si vysoko citlivý vibračný spínač vyrobený našou spoločnosťou a štandardne používajte vibračný snímač SW-18010P.2. Výstup komparátora, čistý signál, dobrý priebeh, silná jazdná schopnosť, viac ako 15 mA3. Pracovné napätie 3,3V-5V4. Výstupná forma: digitálny prepínací výstup (0 a 1)5. S upevňovacími otvormi pre skrutky pre ľahkú inštaláciu6. Malá doska s plošnými spojmi: 3,2 cm x 1,4 cm7. Použite komparátor LM393 so širokým napätímPokyny na zapojenie modulu:1. VCC: Pripojte kladný pól napájacieho zdroja2. GND: Pripojte k zápornému pólu napájacieho zdroja3. DO: výstup digitálneho signálu4.AO: Táto funkcia je neplatná pre tento snímač vibráciíPokyny k modulu:1. Ak produkt nevibruje, spínač vibrácií je vypnutý, výstupná svorka je vysoko výstupná a zelená kontrolka nesvieti;2. Keď produkt vibruje, okamžite sa zapne vibračný spínač, výstupná svorka má nízku úroveň a svieti zelená kontrolka;3. Výstupný terminál je možné priamo pripojiť k jednočipovému mikropočítaču prostredníctvom jednočipového mikropočítača na detekciu vysokých a nízkych úrovní, čím sa zisťuje prítomnosť vibrácií v prostredí a pôsobí ako alarm.
