VisionFive2 RISC-V modul s 4GB RAM v súprave s displejom

Neohodnotené
Značka: Waveshare

VisionFive2 RISC-V modul s 4GB RAM v súprave s displejom

SKU: 24180

Dostupnosť Zvyčajne do 3-7 dní
Môžeme doručiť do:
13.11.2024
Možnosti doručenia
Kód: 24481
135,60 € / ks 113 € bez DPH
VisionFive2 RISC-V modul s 4GB RAM v súprave s displejom
Neohodnotené
Značka: Waveshare

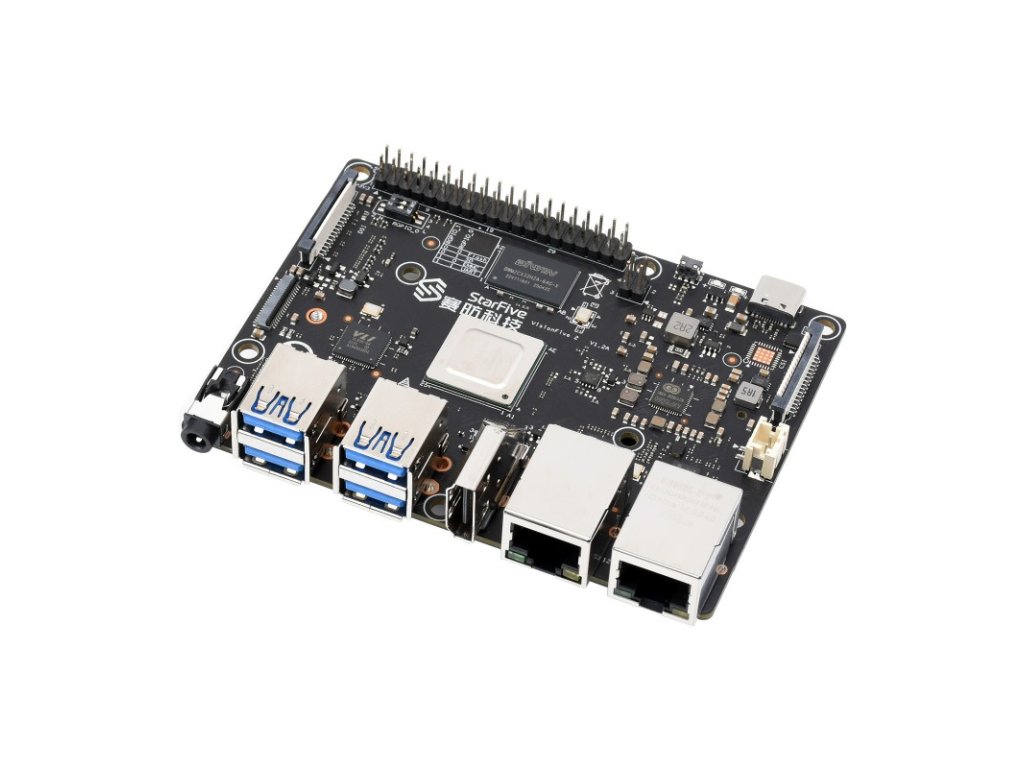

Jednodoskový počítač VisionFive2 RISC-V, procesor StarFive JH7110 s integrovaným 3D GPU, základom pre Linux
Jednodoskový počítač VisionFive2 RISC-V

Integrovaný 3D GPU | Základ na Linuxe | Mini-počítač

Integrovaný štvorjadrový 64-bitový SoC RV64GC ISA, prevádzková frekvencia až 1,5 GHz

Funkcie na prvý pohľad
  • Integrovaný štvorjadrový 64-bitový SoC RV64GC ISA, prevádzková frekvencia až 1,5 GHz
  • Podporuje OpenCL 3.0, OpenGL ES 3.2 a Vulkan 1.2
  • K dispozícii vo verziách 4 GB/8 GB LPDDR4 RAM a voliteľný bezdrôtový modul
  • Viaceré zabudované rozhrania vrátane M.2 / CSI / DSI / HDMI / eMMC / USB 3.0 / 40PIN GPIO / RJ45 gigabitový ethernetový port / slot pre kartu TF atď.
  • Podporuje 4K@60fps a H264/H265 multistreamové dekódovanie videa, 1080p@30fps a H265 multistreamové kódovanie videa
  • Integrovaná 40PIN GPIO hlavička, kompatibilná s pinoutom dosiek série Raspberry Pi
  • Poskytuje širokú softvérovú kompatibilitu vrátane podpory pre Debian

Sprievodca výberom súpravy
Súprava iba doska VisionFive2 Štartovacia súprava Súprava displeja Súprava štartovacieho boxu Súprava AI
VisionFive2 4GB/8GB
WIFI modul voliteľné voliteľné voliteľné voliteľné voliteľné
Balík príslušenstva Starter Kit:
(modul UART, 32GB TF
karta, čítačka kariet, 3PIN kábel,
5V/3A napájací zdroj typu C)

Sada príslušenstva Display Kit:
(7-palcový HDMI LCD (H),
HDMI kábel, HDMI adaptér,
USB kábel, skrutky)

Kovové puzdro + chladiaci ventilátor
Hailo-8L

VisionFive2 Starter Kit (WIFI modul voliteľný)
Táto sada obsahuje VisionFive2 (možnosti pre 4GB/8GB RAM), WIFI modul (voliteľné) a Starter Kit Accessories Pack, ktorý obsahuje UART modul, 32GB TF kartu, čítačku kariet, 3PIN kábel a 5V 3A Napájací zdroj typu C, ktorý používateľom pomáha rýchlo začať s VisionFive2 a vyvíjať systémy Debian a Buildrootfs za nízku cenu.



Súprava displeja VisionFive2 (voliteľný modul WIFI)
Na základe štartovacej súpravy je vybavená súpravou príslušenstva Display Kit vrátane 7-palcového displeja HDMI, adaptéra HDMI, kábla HDMI, kábla USB a balenia skrutiek. So širokouhlou dotykovou obrazovkou s rozlíšením 1 024 × 600 môže táto súprava spĺňať viacero aplikačných scenárov, ktoré vyžadujú funkciu zobrazenia.



VisionFive2 Starter Box Kit (WIFI modul voliteľný)
Na základe štartovacej sady je vybavený kovovým puzdrom a chladiacim ventilátorom, ktorý nielen chráni vnútornú riadiacu dosku a komponenty, ale tiež efektívne odvádza teplo z riadiacej dosky pre viac stabilná prevádzka.



VisionFive2 AI Kit (voliteľný modul WIFI)
Táto súprava obsahuje VisionFive2 (8 GB RAM), je vybavená 13 TOPS Hailo-8L M.2 AI akceleračným modulom, ktorý možno ľahko integrovať, aby sa zjednodušil proces nasadenia a poskytol výkonnú podporu pre spustenie modely hlbokého učenia, ako sú YOLOv5, YOLOv8, MobileNet_SSD atď., ktoré výrazne zvyšujú výkon aplikácií, ako je detekcia cieľa, postoj rozpoznávanie, segmentácia obrazu a rozpoznávanie tváre.


Špecifikácie
Procesor StarFive JH7110
CPU RISC-V U74 Štvorjadrový 64-bitový RV64GC ISA SoC
S 2 MB vyrovnávacej pamäte L2 a jadrom S7, prevádzková frekvencia až 1,5 GHz
GPU IMG BXE-4-32 MC1, pracovná frekvencia do 600MHz
pamäť Možnosti pre 4G/8G Byte LPDDR4
Skladovanie Karta TF (súčasť balenia Display Kit, Starter Kit a Starter Box Kit)
Fotoaparát MIPI CSI 2lane 1080p @ 30fps
Displej 1 × 2-prúdový MIPI DSI 1080p@30fps
1 × 4-prúdový MIPI DSI 2K@30fps
(na zobrazenie je možné použiť iba jeden port DSI súčasne)
1 × HDMI 2.0 4K@30fps, 2K@60fps
USB hostiteľ 4 × port USB 3.0 typu A
Zariadenie USB 1 × USB zariadenie (multiplexované s portom USB Type-C)
vytváranie sietí 2 × Gigabit Ethernet port (1-kanálový s funkciou PoE)
Tlačidlo Reset Stlačte tlačidlo reset na reštartovanie v režime U-boot;
Stlačte a podržte tlačidlo Reset na tri sekundy, aby ste po spustení systému reštartovali
Prepínač režimu zavádzania RGPIO_1 RGPIO_0 Bootovací režim
0 0 blesk
0 1 Karta TF
1 0 eMMC
1 1 UART
Ladiť hlavičky pinov Multiplexný kolík 8 a kolík 10 (fyzická adresa) na 40PIN hlavičke pre funkcie UART TX a UART RX
Napájací port USB Type-C Podporuje vstup pre rýchle nabíjanie 5V DC (minimálne 3A) (až 30 W)
Podporuje vstup s pevným napätím 5~20V
Podporuje USB Type-C PD 2.0, 9V/2A, 12V/2A, 15V/2A, 20V/2A
Podporuje QC 3.0/ 2,0 adaptér, 9V/2A, 12V/1,5A
Iné napájanie 5V vstup cez 40PIN GPIO header
vstup PoE portu, vyžaduje externý PoE modul
Iné rozhrania 40PIN GPIO
M.2 M-Key Zásuvka SSD zásuvka
eMMC zásuvka
2PIN Hlavička ventilátora
3,5 mm audio jack, 4-pólový stereo audio jack
Rozmery 100 × 74 × 21 (mm)
Rozmery puzdra 106 × 79,5 × 31 (mm)
Súlad RoHS, FCC, CE
Odporúčaná prevádzková teplota okolia 0~50℃ (Ak prevádzková teplota čipu prekročí 85°C, frekvencia a napätie CPU sa automaticky zníži kvôli chladeniu)

Operačný systém
Multifunkčné

Vysoký výkon, open source aplikačné prostredie a bohatá softvérová ekológia
Viac možností pre VisonFive 2


Príklady aplikácií

Quake 3D



GLMark2



emulátor MANE



Spustite viacero programov súčasne

Kovové puzdro + chladiaci ventilátor
Lepšia ochrana a odvod tepla

Puzdro využíva ohýbanie oceľových dosiek a proces práškového lakovania na povrchu so stupňom ochrany IP30, pevnejšie a odolnejšie. môže zabezpečiť lepší odvod tepla s chladiacim ventilátorom

Kovové puzdro + chladiaci ventilátor je možné zakúpiť samostatne.



Presný výrezový dizajn

Každý výrez je úplne zarovnaný s rozhraniami dosky



Jednoduché pripojenie 40PIN GPIO

Rozumné rozloženie, plné využitie rôznych rozhraní



Dizajn uchytenia na DIN lištu v spodnej časti

* len pre informáciu, príslušenstvo koľajníc nie je súčasťou dodávky


Ako nainštalovať

* Len pre informáciu, podrobný zoznam dielov nájdete v obsahu balenia


40PIN hlavička GPIO

* Všetky piny GPIO môžu byť multiplexované, aby podporovali rôzne funkcie vrátane
SDIO, Audio, DMIC, SPI, I2C, UART, PWM, CAN

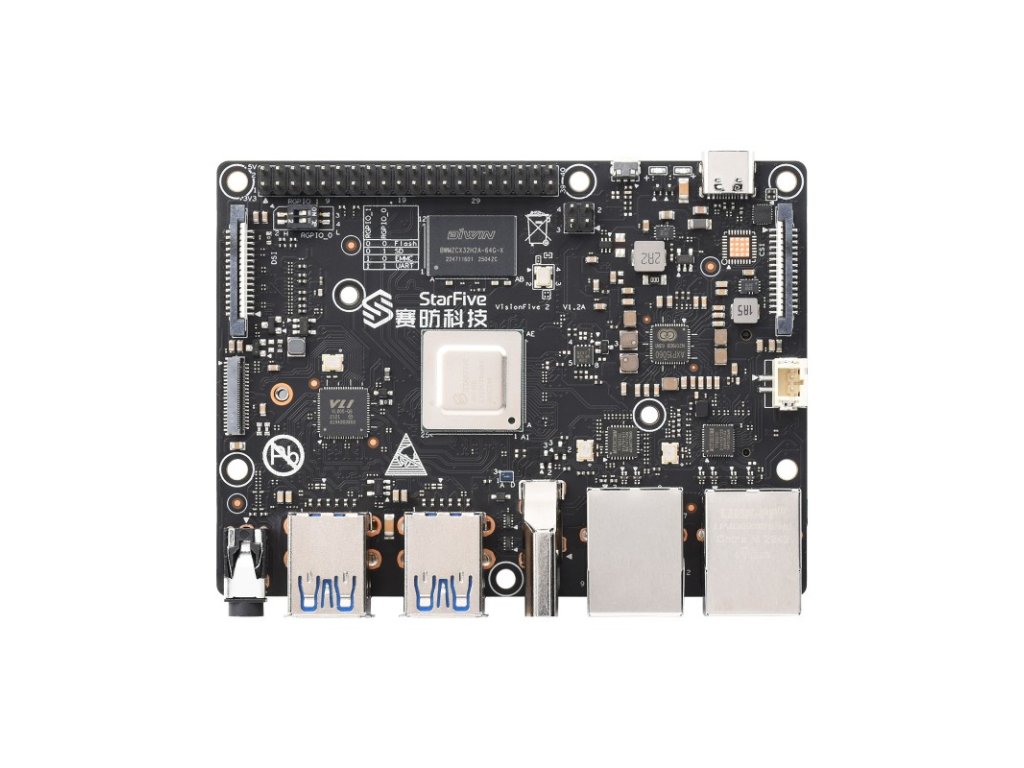

Palubné zdroje
  1. JH7110
  2. PoE port
  3. Výber režimu zavádzania
  4. 40pinový GPIO
  5. 4GB/8GB LPDDR4 SDRAM
  6. Tlačidlo reštartu
  7. EEPROM
  8. Napájací port typu C
  9. 2-prúdový MIPI CSI
  10. PMIC
  11. 2PIN hlavička ventilátora
  12. Gigabitový ethernetový čip

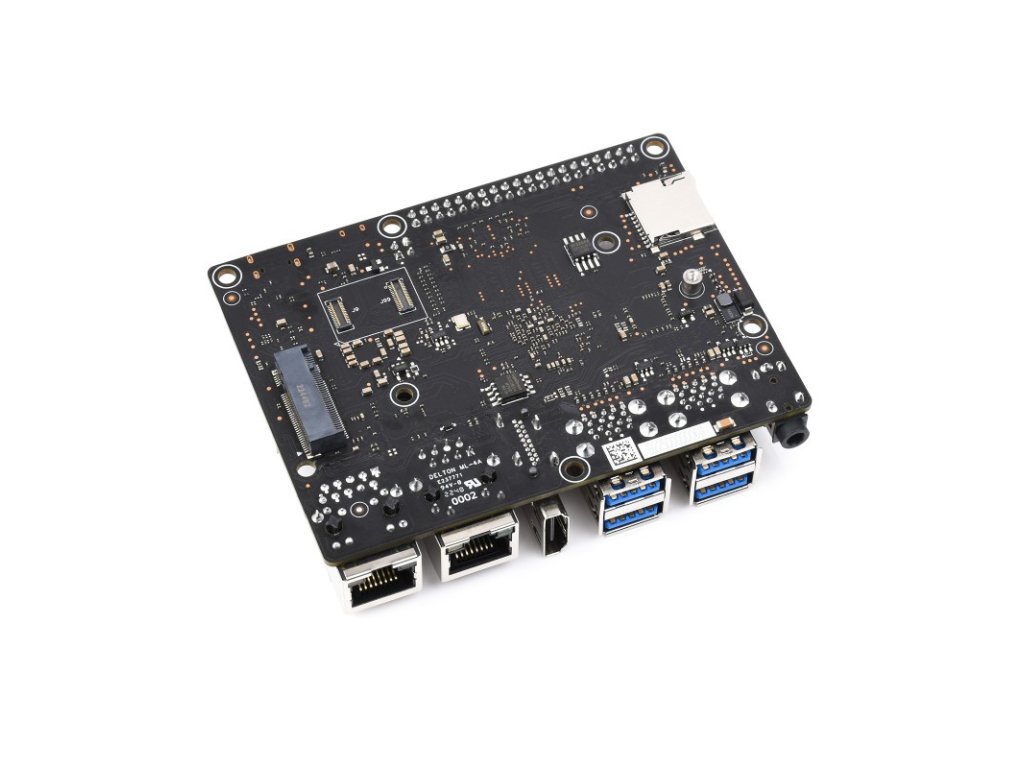

  1. Gigabitový ethernetový port (s funkciou PoE)
  2. Gigabitový ethernetový port
  3. Port HDMI 2.0
  4. 3,5 mm audio jack
  5. Porty USB 3.0
  6. 4-prúdový MIPI DSI
  7. Hostiteľský čip USB 3.0
  8. 2-prúdový MIPI DSI
  9. eMMC zásuvka
  10. Slot pre TF kartu
  11. Flash QSPI
  12. M.2 M-kľúč

Prehliadka produktov


* Len pre informáciu, podrobný zoznam dielov nájdete v obsahu balenia


Rozmery

Osvedčenie o autorizácii

Zdroje a služby

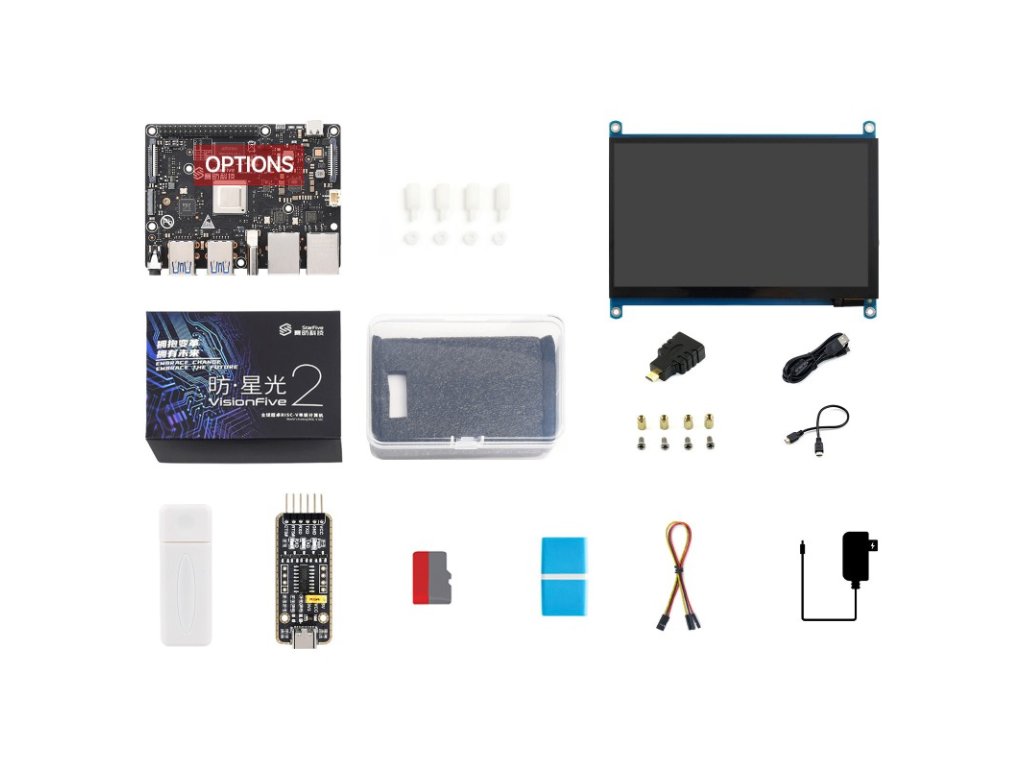

Obsah balenia

Hmotnosť: 0,678 kg

Súprava displeja VisionFive2

  1. Základná súprava VisionFive2:
    MOŽNOSTI VisionFive2 ×1
    Balenie skrutiek ×1
    Balenie a ochranné puzdro x1
  2. Súprava príslušenstva Balík príslušenstva:
    7-palcový HDMI LCD (H) × 1
    adaptér HDMI na Micro HDMI × 1
    kábel USB typu A na Micro B x 1
    sada skrutiek RPi (4 kusy) x 1
    kábel HDMI x 1
  3. VOLITELNÝ WIFI modul x1
  4. Modul UART ×1
  5. 32 GB TF karta ×1
  6. Čítačka kariet ×1
  7. 3PIN kábel ×1
  8. MOŽNOSTI 5V 3A napájanie typu C x1

VisionFive2 RISC-V Single Board Computer, StarFive JH7110 Processor with Integrated 3D GPU, base on Linux
