VisionFive2 RISC-V modul s 8GB RAM v súprave s displejom
VisionFive2 RISC-V modul s 8GB RAM v súprave s displejom
SKU: 24182

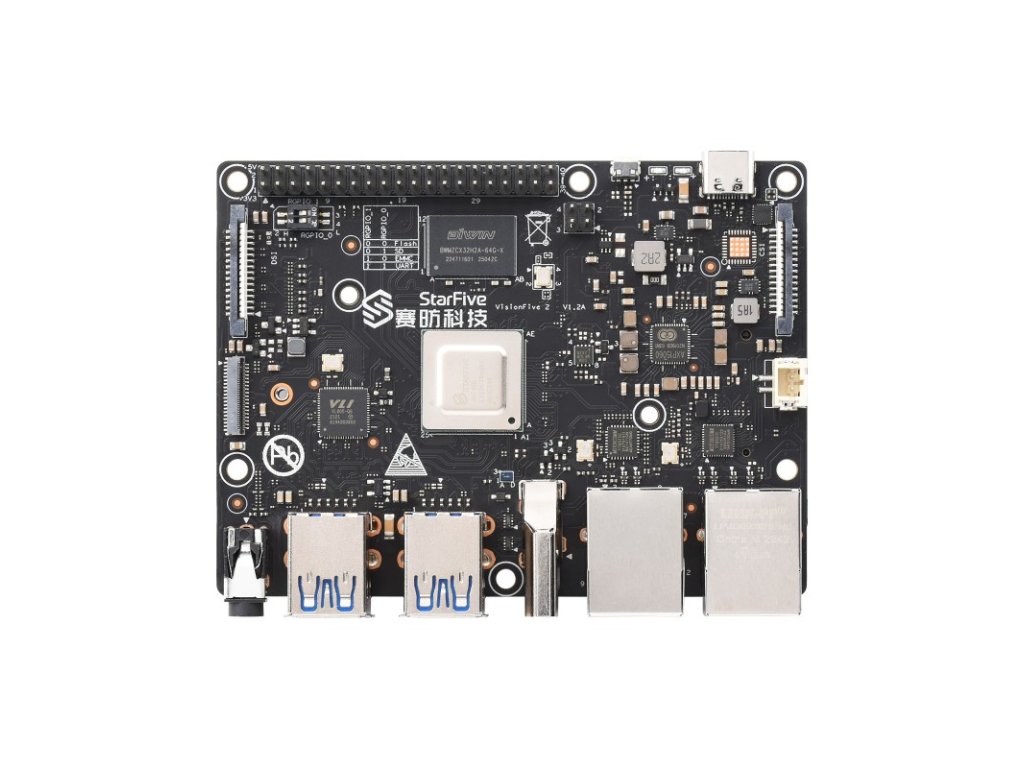

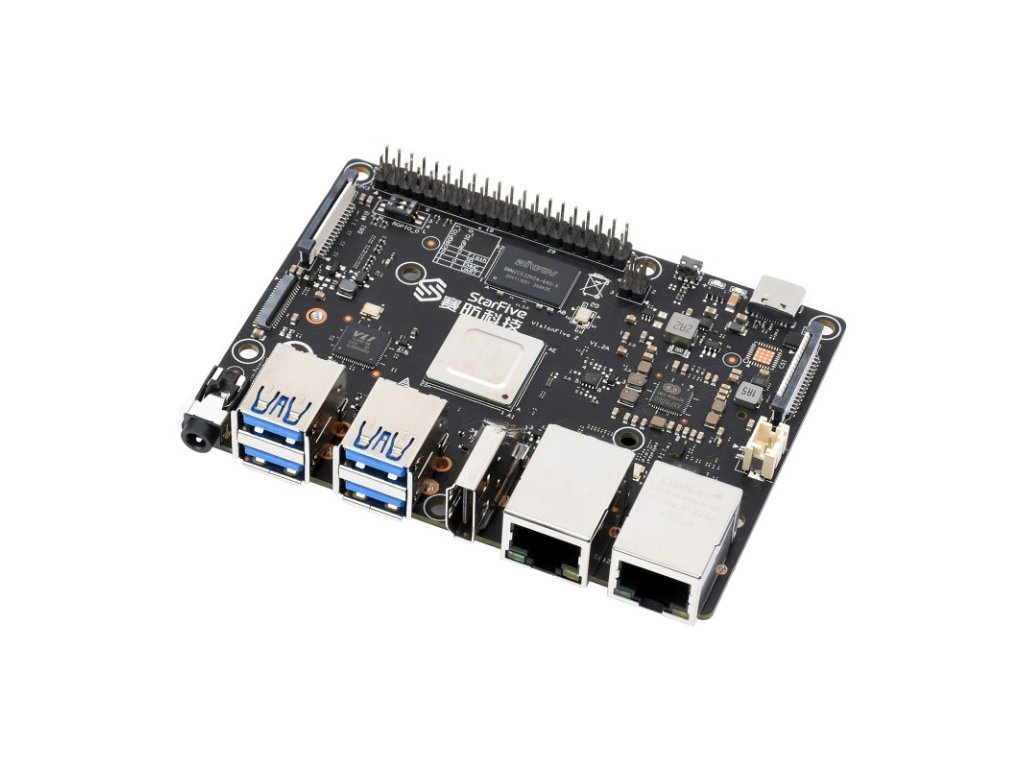

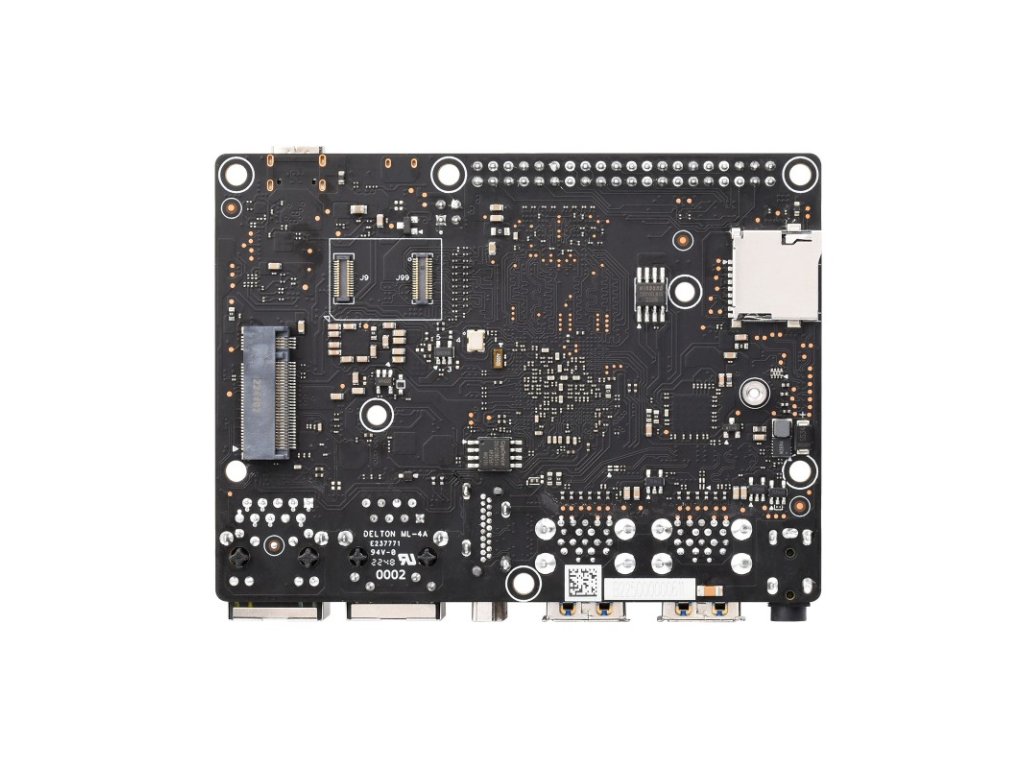

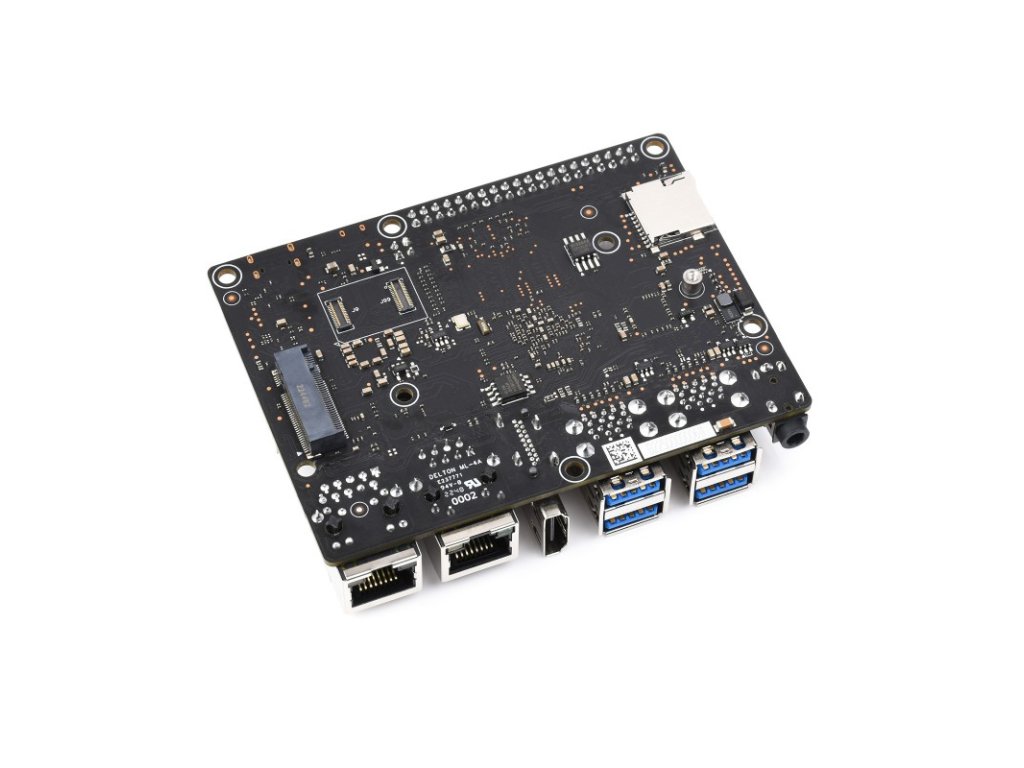

Jednodoskový počítač VisionFive2 RISC-V, procesor StarFive JH7110 s integrovaným 3D GPU, základom pre Linux
Jednodoskový počítač VisionFive2 RISC-V
Integrovaný 3D GPU | Základ na Linuxe | Mini-počítač
Integrovaný štvorjadrový 64-bitový SoC RV64GC ISA, prevádzková frekvencia až 1,5 GHz
Funkcie na prvý pohľad
- Integrovaný štvorjadrový 64-bitový SoC RV64GC ISA, prevádzková frekvencia až 1,5 GHz
- Podporuje OpenCL 3.0, OpenGL ES 3.2 a Vulkan 1.2
- K dispozícii vo verziách 4 GB/8 GB LPDDR4 RAM a voliteľný bezdrôtový modul
- Viaceré zabudované rozhrania vrátane M.2 / CSI / DSI / HDMI / eMMC / USB 3.0 / 40PIN GPIO / RJ45 gigabitový ethernetový port / slot pre kartu TF atď.
- Podporuje 4K@60fps a H264/H265 multistreamové dekódovanie videa, 1080p@30fps a H265 multistreamové kódovanie videa
- Integrovaná 40PIN GPIO hlavička, kompatibilná s pinoutom dosiek série Raspberry Pi
- Poskytuje širokú softvérovú kompatibilitu vrátane podpory pre Debian
Sprievodca výberom súpravy
| Súprava | iba doska VisionFive2 | Štartovacia súprava | Súprava displeja | Súprava štartovacieho boxu | Súprava AI |
| VisionFive2 4GB/8GB | √ | √ | √ | √ | √ |
| WIFI modul | voliteľné | voliteľné | voliteľné | voliteľné | voliteľné |
| Balík príslušenstva Starter Kit: (modul UART, 32GB TF karta, čítačka kariet, 3PIN kábel, 5V/3A napájací zdroj typu C) |
√ | √ | √ | ||
| Sada príslušenstva Display Kit: (7-palcový HDMI LCD (H), HDMI kábel, HDMI adaptér, USB kábel, skrutky) |
√ | ||||
| Kovové puzdro + chladiaci ventilátor | √ | ||||
| Hailo-8L | √ |
VisionFive2 Starter Kit (WIFI modul voliteľný)
Táto sada obsahuje VisionFive2 (možnosti pre 4GB/8GB RAM), WIFI modul (voliteľné) a Starter Kit Accessories Pack, ktorý obsahuje UART modul, 32GB TF kartu, čítačku kariet, 3PIN kábel a 5V 3A Napájací zdroj typu C, ktorý používateľom pomáha rýchlo začať s VisionFive2 a vyvíjať systémy Debian a Buildrootfs za nízku cenu.
Súprava displeja VisionFive2 (voliteľný modul WIFI)
Na základe štartovacej súpravy je vybavená súpravou príslušenstva Display Kit vrátane 7-palcového displeja HDMI, adaptéra HDMI, kábla HDMI, kábla USB a balenia skrutiek. So širokouhlou dotykovou obrazovkou s rozlíšením 1 024 × 600 môže táto súprava spĺňať viacero aplikačných scenárov, ktoré vyžadujú funkciu zobrazenia.
VisionFive2 Starter Box Kit (WIFI modul voliteľný)
Na základe štartovacej sady je vybavený kovovým puzdrom a chladiacim ventilátorom, ktorý nielen chráni vnútornú riadiacu dosku a komponenty, ale tiež efektívne odvádza teplo z riadiacej dosky pre viac stabilná prevádzka.
VisionFive2 AI Kit (voliteľný modul WIFI)
Táto súprava obsahuje VisionFive2 (8 GB RAM), je vybavená 13 TOPS Hailo-8L M.2 AI akceleračným modulom, ktorý možno ľahko integrovať, aby sa zjednodušil proces nasadenia a poskytol výkonnú podporu pre spustenie modely hlbokého učenia, ako sú YOLOv5, YOLOv8, MobileNet_SSD atď., ktoré výrazne zvyšujú výkon aplikácií, ako je detekcia cieľa, rozpoznávanie postoja, segmentácia obrazu a rozpoznávanie tváre.
Špecifikácie
| Procesor | StarFive JH7110 | ||
|---|---|---|---|
| CPU | RISC-V U74 Štvorjadrový 64-bitový RV64GC ISA SoC S 2 MB vyrovnávacej pamäte L2 a jadrom S7, prevádzková frekvencia až 1,5 GHz |
||
| GPU | IMG BXE-4-32 MC1, pracovná frekvencia do 600MHz | ||
| pamäť | Možnosti pre 4G/8G Byte LPDDR4 | ||
| Skladovanie | Karta TF (súčasť balenia Display Kit, Starter Kit a Starter Box Kit) | ||
| Fotoaparát | MIPI CSI 2lane 1080p @ 30fps | ||
| Displej | 1 × 2-prúdový MIPI DSI 1080p@30fps 1 × 4-prúdový MIPI DSI 2K@30fps (na zobrazenie je možné použiť iba jeden port DSI súčasne) 1 × HDMI 2.0 4K@30fps, 2K@60fps |
||
| USB hostiteľ | 4 × port USB 3.0 typu A | ||
| Zariadenie USB | 1 × USB zariadenie (multiplexované s portom USB Type-C) | ||
| vytváranie sietí | 2 × Gigabit Ethernet port (1-kanálový s funkciou PoE) | ||
| Tlačidlo Reset | Stlačte tlačidlo reset na reštartovanie v režime U-boot; Stlačte a podržte tlačidlo Reset na tri sekundy, aby ste po spustení systému reštartovali |
||
| Prepínač režimu zavádzania | RGPIO_1 | RGPIO_0 | Bootovací režim |
| 0 | 0 | blesk | |
| 0 | 1 | Karta TF | |
| 1 | 0 | eMMC | |
| 1 | 1 | UART | |
| Ladiť hlavičky pinov | Multiplexný kolík 8 a kolík 10 (fyzická adresa) na 40PIN hlavičke pre funkcie UART TX a UART RX | ||
| Napájací port USB Type-C | Podporuje vstup pre rýchle nabíjanie 5V DC (minimálne 3A) (až 30 W) Podporuje vstup s pevným napätím 5~20V Podporuje USB Type-C PD 2.0, 9V/2A, 12V/2A, 15V/2A, 20V/2A Podporuje QC 3.0/ 2,0 adaptér, 9V/2A, 12V/1,5A |
||
| Iné napájanie | 5V vstup cez 40PIN GPIO header vstup PoE portu, vyžaduje externý PoE modul |
||
| Iné rozhrania | 40PIN GPIO M.2 M-Key Zásuvka SSD zásuvka eMMC zásuvka 2PIN Hlavička ventilátora 3,5 mm audio jack, 4-pólový stereo audio jack |
||
| Rozmery | 100 × 74 × 21 (mm) | ||
| Rozmery puzdra | 106 × 79,5 × 31 (mm) | ||
| Súlad | RoHS, FCC, CE | ||
| Odporúčaná prevádzková teplota okolia | 0~50℃ (Ak prevádzková teplota čipu prekročí 85°C, frekvencia a napätie CPU sa automaticky zníži kvôli chladeniu) | ||
Operačný systém
Multifunkčné
Vysoký výkon, open source aplikačné prostredie a bohatá softvérová ekológia
Viac možností pre VisonFive 2
Príklady aplikácií
Quake 3D
GLMark2
emulátor MANE
Spustite viacero programov súčasne
Kovové puzdro + chladiaci ventilátor
Lepšia ochrana a odvod tepla
Lepšia ochrana a odvod tepla
Puzdro využíva ohýbanie oceľových dosiek a proces práškového lakovania na povrchu so stupňom ochrany IP30, pevnejšie a odolnejšie. môže zabezpečiť lepší odvod tepla s chladiacim ventilátorom
* Kovové puzdro + chladiaci ventilátor je možné zakúpiť samostatne.
Presný výrezový dizajn
Každý výrez je úplne zarovnaný s rozhraniami dosky
Jednoduché pripojenie 40PIN GPIO
Rozumné rozloženie, plné využitie rôznych rozhraní
Dizajn uchytenia na DIN lištu v spodnej časti
* len pre informáciu, príslušenstvo koľajníc nie je súčasťou dodávky
Ako nainštalovať
* Len pre informáciu, podrobný zoznam dielov nájdete v obsahu balenia
40PIN hlavička GPIO
* Všetky piny GPIO môžu byť multiplexované, aby podporovali rôzne funkcie vrátane
SDIO, Audio, DMIC, SPI, I2C, UART, PWM, CAN
Palubné zdroje
- JH7110
- PoE port
- Výber režimu zavádzania
- 40pinový GPIO
- 4GB/8GB LPDDR4 SDRAM
- Tlačidlo reštartu
- EEPROM
- Napájací port typu C
- 2-prúdový MIPI CSI
- PMIC
- 2PIN hlavička ventilátora
- Gigabitový ethernetový čip
- Gigabitový ethernetový port (s funkciou PoE)
- Gigabitový ethernetový port
- Port HDMI 2.0
- 3,5 mm audio jack
- Porty USB 3.0
- 4-prúdový MIPI DSI
- Hostiteľský čip USB 3.0
- 2-prúdový MIPI DSI
- eMMC zásuvka
- Slot pre TF kartu
- Flash QSPI
- M.2 M-kľúč
Prehliadka produktov
* Len pre informáciu, podrobný zoznam dielov nájdete v obsahu balenia
Rozmery
Osvedčenie o autorizácii

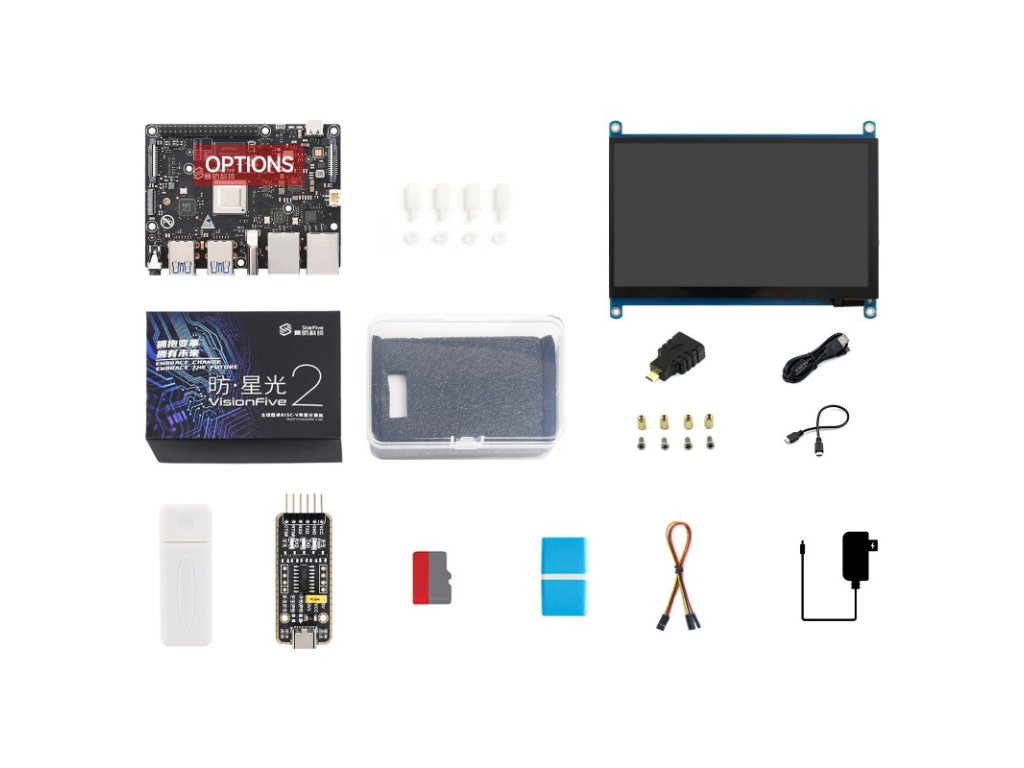

Obsah balenia
Hmotnosť: 0,673 kg
Súprava displeja VisionFive2
- Základná súprava VisionFive2:
MOŽNOSTI VisionFive2 ×1
Balenie skrutiek ×1
Balenie a ochranné puzdro x1 - Súprava príslušenstva Balík príslušenstva:
7-palcový HDMI LCD (H) × 1
adaptér HDMI na Micro HDMI × 1
kábel USB typu A na Micro B x 1
sada skrutiek RPi (4 kusy) x 1
kábel HDMI x 1 - VOLITELNÝ WIFI modul x1
- Modul UART ×1
- 32 GB TF karta ×1
- Čítačka kariet ×1
- 3PIN kábel ×1
- MOŽNOSTI 5V 3A napájanie typu C x1
