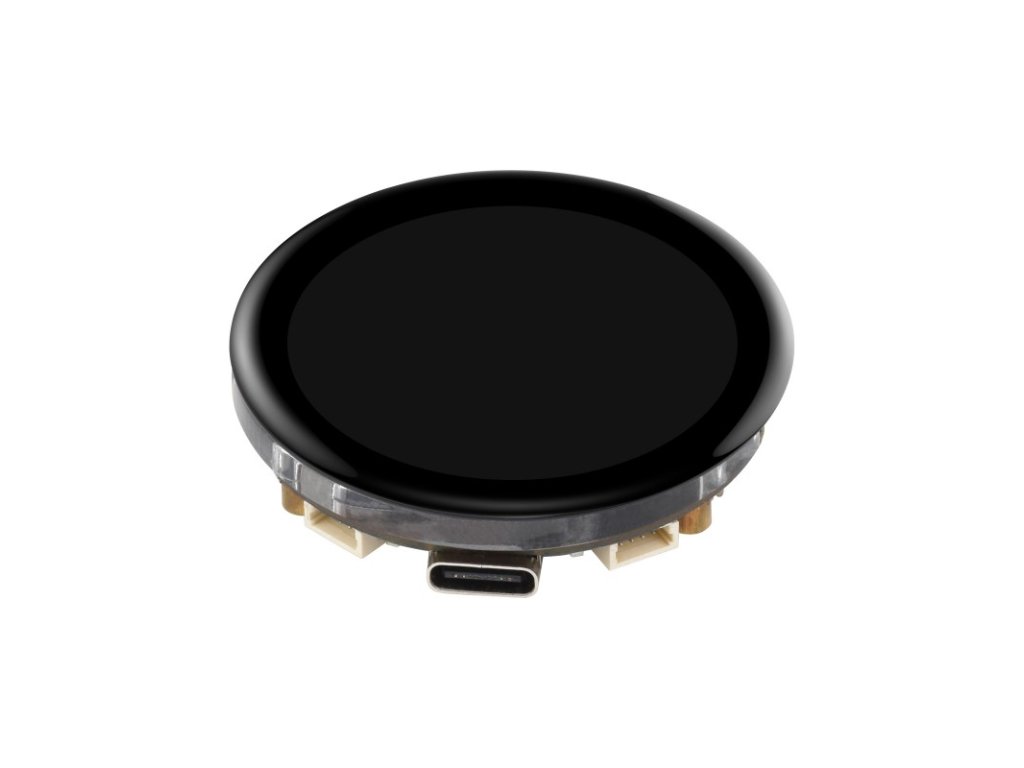

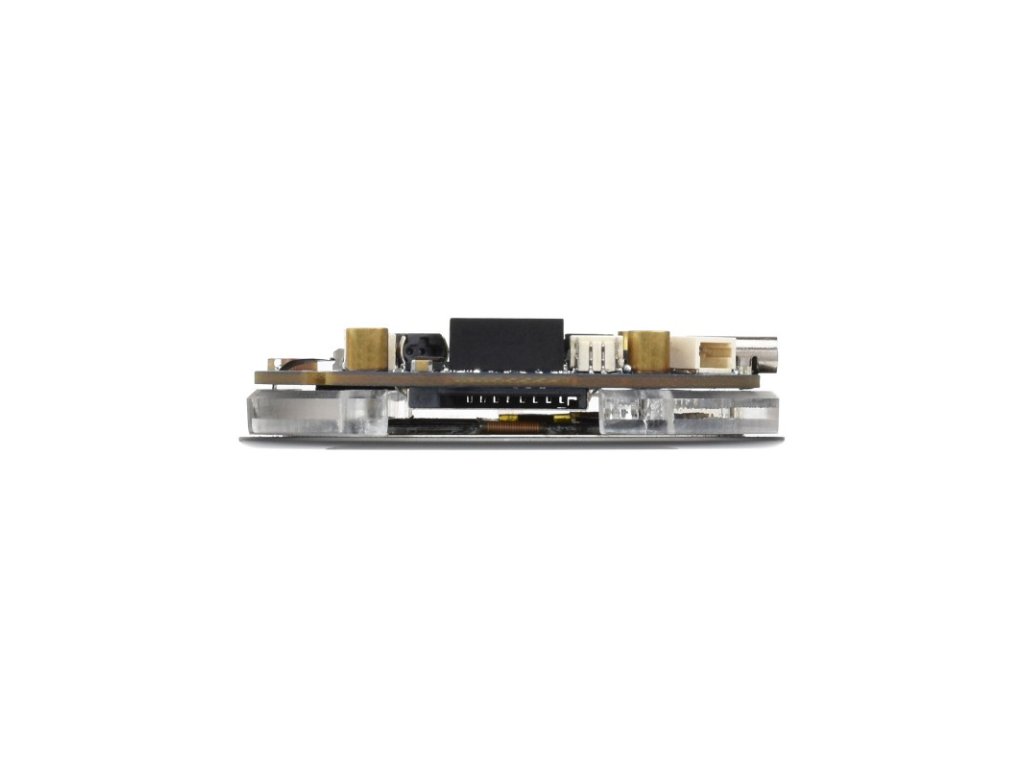

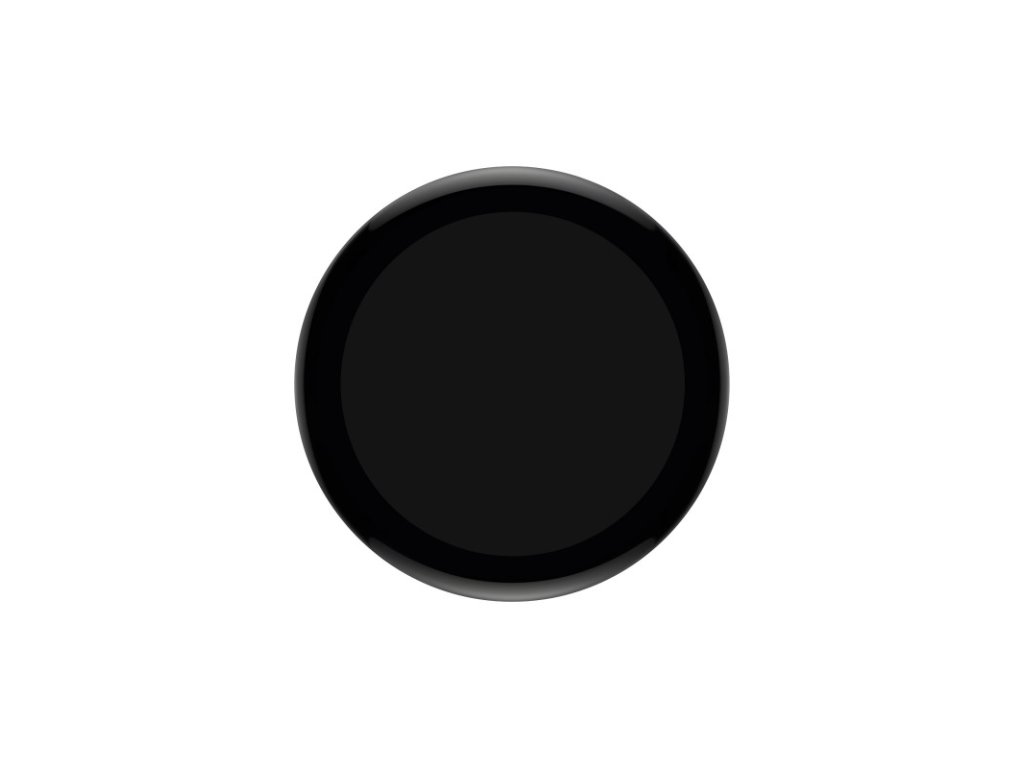

Vývojová doska RP2350 s 1,43 palcovým AMOLED displejom
Vývojová doska RP2350 s 1,43 palcovým AMOLED displejom
Verzia: display bez púzdra
SKU: 30735
RP2350 1,43-palcová vývojová doska AMOLED displeja, 466 × 466, okrúhly displej s rozhraním SPI, integrovaný akcelerometer a gyroskopický senzor, čip RTC, voliteľné pre CNC kovové puzdro
RP2350 1,43-palcová vývojová doska AMOLED
Rozlíšenie 466 × 466, okrúhly displej AMOLED, viacero integrovaných rozhraní
Možnosti verzie
RP2350-Touch-AMOLED-1.43
štandardná verzia, bez puzdra
RP2350-Touch-AMOLED-1.43-B
s CNC kovovým puzdrom, lepšia ochrana
Vlastnosti produktu
Tento produkt využíva čip RP2350 so vstavanou vysokokapacitnou pamäťou Flash, zabudovaným 1,43-palcovým AMOLED displejom, schopným plynulo spúšťať GUI aplikácie, ako je LVGL. Bohaté vstavané periférne zdroje, ako je čip RTC, 6-osová IMU QMI8658, slot na kartu TF, hlavička lítiovej batérie atď., a vyhradené kolíky USB, UART, I2C a GPIO, ktoré ponúkajú silnú rozšíriteľnosť. Je vhodný pre rýchly vývoj aplikácií HMI RP2350.
- Prijíma jedinečný dvojjadrový dizajn: dvojjadrový procesor ARM Cortex-M33 a dvojjadrový procesor Hazard3 RISC-V, flexibilné hodiny s frekvenciou až 150 MHz
- 520 KB SRAM a 16 MB vstavanej Flash pamäte
- Integrovaný 1,43-palcový AMOLED displej, rozhranie SPI, rozlíšenie 466 × 466, 16,7 milióna farieb
- Podporuje kapacitnú dotykovú funkciu ovládanú cez rozhranie I2C s podporou prerušenia
- Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop) na detekciu pohybových gest, počítanie krokov atď.
- Integrovaný RTC čip PCF85063 s rezervovanou hlavičkou batérie SH1.0 (podporuje nabíjanie) pre požiadavku funkcie RTC
- Zabudované bočné tlačidlá RST a BOOT
- Nabíjacia/vybíjacia lítiová batéria 3,7 V MX1,25
- Palubný slot na kartu TF na externé ukladanie obrázkov alebo súborov
- Integrovaný port USB Type-C na napájanie, sťahovanie programov a ladenie, pohodlnejší na vývojárske použitie
- Integrovaný konektor UART a I2C SH1.0 4PIN, vyhradené 2 × 14PIN 1,27 mm rozteč GPIO headerov
- Voliteľné pre CNC kovové puzdro, s jasným a farebným štítkom na zadnej strane, pekne vyzerajúce a ľahko sa prenáša
Parametre AMOLED displeja
| Panel displeja | AMOLED | Veľkosť displeja | 1,43 palca |
|---|---|---|---|
| Rozlíšenie | 466 × 466 | Zobraziť farby | 16,7 mil |
| Jas | 350 cd/㎡ | Kontrastný pomer | 60000:1 |
| Komunikačné rozhranie | SPI | IC vodiča | C05300 |
| Dotknite sa | Podporované | Dotknite sa IC | FT6146 |
Aplikačné scenáre

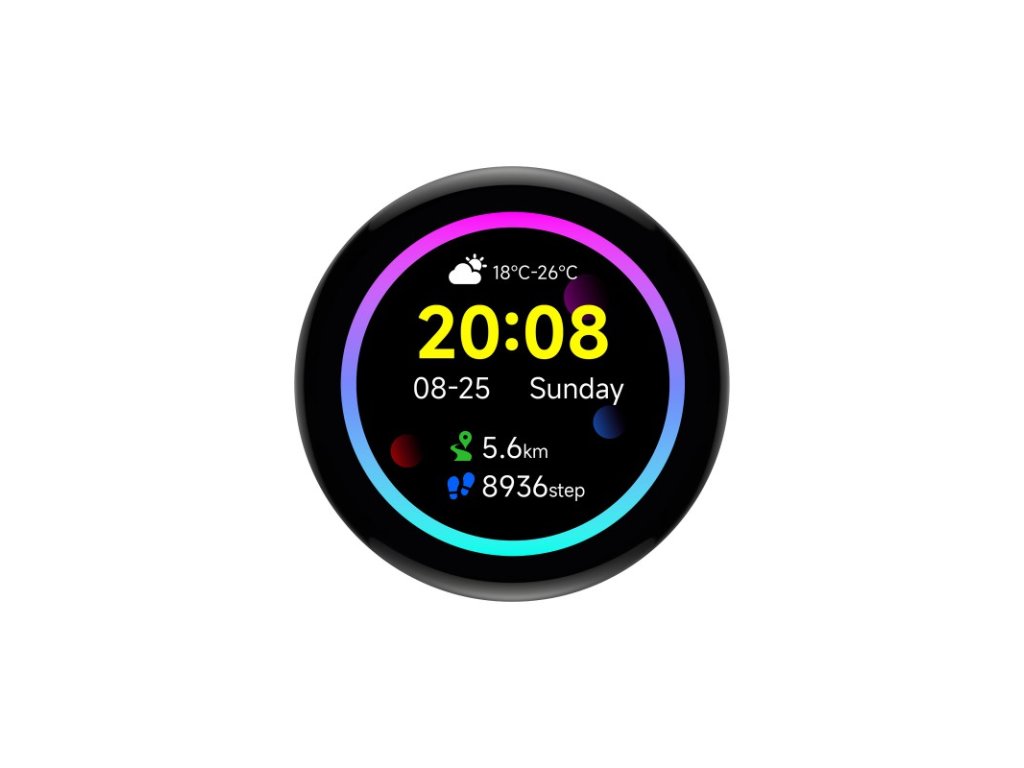

Prijíma obrazovku AMOLED
Technológia displeja novej generácie, v porovnaní s tradičnými LCD displejmi, má obrazovka AMOLED možnosť presného ovládania svetla, čo predstavuje jemnejšie farby, viac detailov obrazu a živší obraz videa.
178° široký pozorovací uhol
Vynikajúci výkon displeja, 16,7 miliónov farieb, široký pozorovací uhol
Podporuje C/C++, MicroPython, Arduino IDE
Komplexná súprava SDK, zdroje pre vývojárov, návody, ktoré vám pomôžu jednoducho začať
definícia rozhrania
prispôsobenie viacerých rozhraní GPIO, vhodnejšie pre vývoj, ponúka veľkú flexibilitu

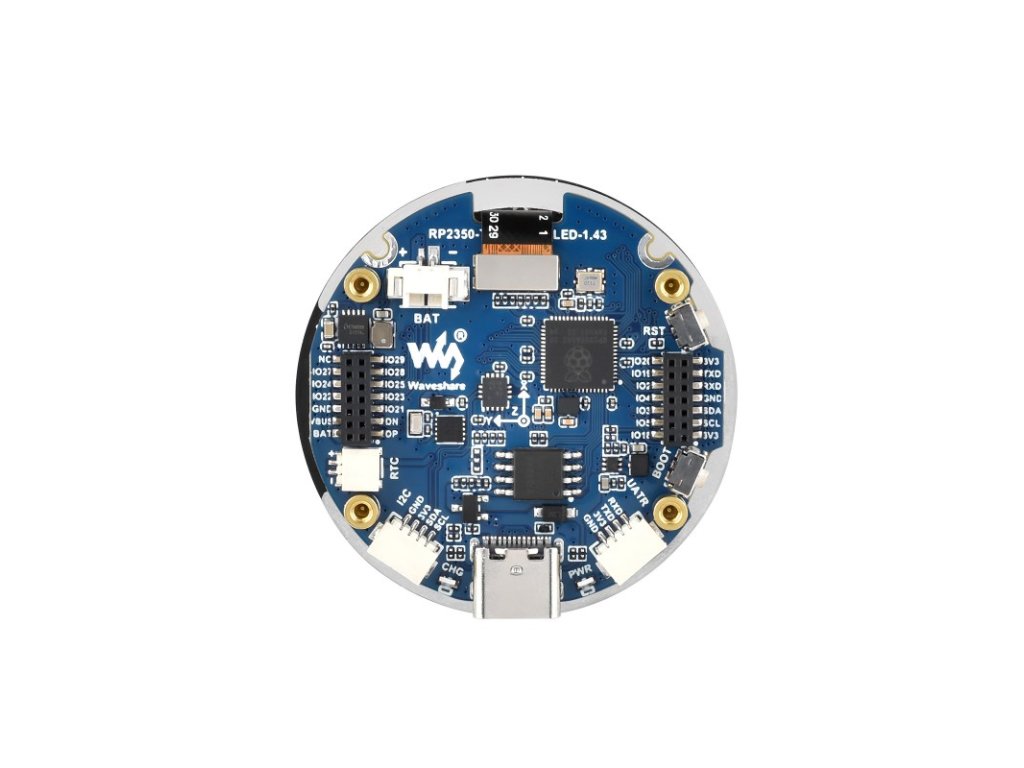

Čo je na doske
- RP2350A
Dvojjadrový dizajn s duálnou architektúrou, prevádzková frekvencia až 150 MHz - W25Q128JVSIQ
16 MB NOR-Flash - 6-osový IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer - PCF85063
RTC čip - Záhlavie batérie MX1.25
MX1.25 2P konektor, pre 3,7V lítiovú batériu, podporuje nabíjanie a vybíjanie - Slot pre kartu TF
na zadnej strane dosky plošných spojov
- Hlavička batérie RTC
na pripojenie nabíjateľnej batérie RTC (podporuje iba nabíjateľné batérie RTC) - I2C 4PIN konektor
- Indikátor nabíjania
- Typ-C konektor
pre programovanie, USB 1.1 s podporou zariadenia a hostiteľa - Indikátor napájania
- UART 4PIN konektor
- Tlačidlo BOOT
Stlačením pri resetovaní vstúpite do režimu sťahovania - Tlačidlo Reset
- ETA6098
Vysokoúčinný manažér dobíjania lítiových batérií - MP1605GTF-Z
DC-DC napájací čip
obrysové rozmery
RP2350-Touch-AMOLED-1,43
RP2350-Touch-AMOLED-1.43-B
Obsah balenia:
Hmotnosť: 0,019 kg
